Bâtiment / Pièces et contacts
L'onglet "Pièces et contacts" contient :
- les caractéristiques des pièces
- la fonction de création des parois
- la définition des contacts (de la pièce sélectionnée)
La sélection d'une pièce permet de visualiser les parois qui la composent et les contacts associés à ces parois.
Sommaire
1 Liste des pièces
Cliquer sur une pièce
pour la sélectionner. La liste des parois (à droite) affiche les parois constituant cette pièce.
Double-cliquer sur le nom de la pièce pour le modifier.
Double-cliquer sur le volume ou sur la surface de la pièce pour le modifier.
| La surface des pièces est déterminée depuis l'export Alcyone sur la base des surfaces utiles (identiques aux surfaces indiquées dans la vue "plan"). Celle-ci ne prend donc pas en compte les surfaces des parois adjacentes et n'est donc pas obligatoirement égale à la somme des surfaces de plancher de la pièce. En effet, les surfaces de planchers définies dans "caractéristiques de paroi" correspondent aux surfaces d'échange de la pièce considérée avec son environnement, voir Caractéristiques des parois, Géométrie |
La coche rouge
indique si les éléments essentiels sont présents. Il faut que les parois liées à cette pièce soient crées correctement (voir page : liste des parois) et de manière complète (au minimum une composition, une surface et une orientation).
Si les informations sont incomplètes, la case n'est pas cochée, comme dans l'exemple ci-dessous pour la pièce "Séjour":

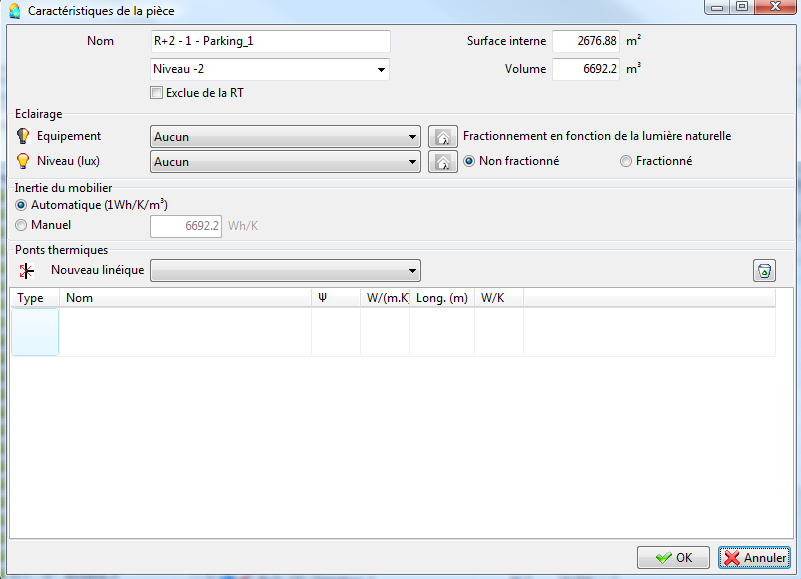

Cliquer sur le bouton "information"
pour modifier les informations de la pièces :
- son nom
- son volume, sa surface interne
- ses caractéristiques d'éclairage : l'équipement et la consigne d'éclairement, le fractionnement de l'éclairage artificiel
- l'inertie liée au "mobilier"
- les ponts thermiques de la pièce non liés à des parois
Le fractionnement de l'éclairage artificiel considère que la pièce dispose de 2 rangs d'éclairage artificiel fonction de la proximité de la façade et commandés distinctement. Il y a alors 2 calculs de point de référence dans la pièce et le calcul des consommations d'éclairage est impacté.
L'inertie liée au mobilier correspond à l'inertie qui n'est pas liée aux parois (mur, planchers, plafond). La valeur automatique correspond au mobilier que l'on trouve classiquement dans un bâtiment. Renseigner la valeur manuellement permet de tenir compte des éléments influençant particulièrement l'inertie de la pièce, par exemple un poêle de masse ou un meuble maçonné (escalier lourd, bar, etc.). Cette valeur d'inertie du mobilier est utilisée dans le calcul de STD.
Dans le cadre du calcul RT2012, le mobilier est pris en compte de manière forfaitaire à 20 kJ/K par m² de sol dans le cas général (habitation, hébergement,bureau,…) et à 0 kJ/K par m² de sol pour les bâtiments à usage sportif, selon les règles Th - I.
C'est également dans cette fenêtre que vous pouvez ajouter ou supprimer des ponts thermiques linéiques non liés à des parois.
1.1 Création d'une pièce
Pour créer une pièce, cliquer sur "Créer une pièce".
Double-cliquer directement sur le nom ou le volume pour le modifier ou utiliser le bouton pour modifier les informations de cette pièce.
Une nouvelle pièce, pour être valide, doit comporter au minimum :
- un nom
- un volume
- un ou plusieurs parois valides
1.2 Supprimer une pièces
Sélectionner la pièce à supprimer dans la liste et la faire glisser dans la poubelle.
2 Liste des parois
Cette section permet la création des parois et la définition des contacts.
2.1 Organisation générale
Cette liste présente les parois de la pièce sélectionnée dans la liste des pièces. La pièce sélectionnée apparaît en haut à droite au-dessus de la liste des parois.
Chaque paroi est caractérisée par un contact. Ce contact se fait avec :
- d'autres parois,
- l'extérieur,
- le sol,
- un grenier ventilé,
- un vide sanitaire.
Cliquer sur le nom de la paroi sélectionnée pour le modifier.
Double-cliquer sur la paroi pour accéder directement à ses caractéristiques.
La coche rouge indique si les élément essentiels sont renseignés. Pour celà, il faut au minimum une composition, une surface et une orientation. Cette action est décrite dans la page géométrie d'une paroi du manuel.
2.2 Créer une paroi
Pour créer une nouvelle paroi (pour la pièce sélectionnée), cliquer sur le bouton
La nouvelle paroi n'est pas valide – l'absence de coche rouge l'indique.
Pour être valide, une paroi doit comporter au minimum une composition, une surface et une orientation.
2.3 Supprimer une paroi
Sélectionner la paroi à supprimer dans la liste et la faire glisser dans la poubelle.
2.4 Gestion des contacts
Cliquer sur le contact pour le modifier.
Sélectionner l'un des contacts proposés :
- Extérieur : utilisation de la température extérieure. Les apports solaires seront pris en compte sur ce type de paroi (par usage des caractéristiques de surface).
- Sol : utilisation de la température du sol corrigée par la température extérieure (Pour en savoir plus, la FAQ répond à la question suivante : Comment sont modélisés les échanges avec le sol ?).
- Vide sanitaire : utilisation de la température extérieure et d'une résistance superficielle différente. Aucun apport solaire.
- Grenier ventilé : utilisation de la température extérieure et d'une résistance superficielle différente. Aucun apport solaire.
- Mitoyen : La température derrière cette paroi est fixe et constante. Elle doit être spécifiée dans l'écran des zones
- Mitoyen identique : utilisation d'une température identique de l'autre coté du mur (paroi adiabatique)
- Contact avec une autre paroi du projet : en réalité, il s'agit de la même paroi vue (et nommée) depuis une autre pièce du projet. cf. ci-après.
Contacts entre deux pièces
Pour définir une paroi comme étant commune à deux pièces (par exemple, une cloison intérieure), il faut:
- créer une paroi dans chacune des deux pièces,
- indiquer que la paroi de la première pièce est le contact de la paroi de la seconde pièce.
|
Le message suivant apparaît : |
Paroi interne à une pièce
Pour définir une paroi interne à une pièce, la mettre en contact avec elle-même.
