Onglet Généralités / Météo et Horizon
1 Organisation générale
Cet écran est organisé en 3 grandes parties, de haut en bas :
- la station météo utilisée en STD
- les caractéristiques générale du site
- le tracé de l'horizon
2 Onglet Météo
2.1 Département
Il s'agit du paramétrage de la zone géographique définie au sens de la RT2012. La coche "Littoral" : Suivant le § 15.1.3.2 de la méthode, le littoral est défini par une distance à la mer inférieure ou égale à 10 km, l’intérieur des terres par une distance à la mer supérieure à 10 km.
2.2 Caractéristiques du site
Le site du projet est caractérisé par :
- son nom
- son altitude
la température du sol
- la température de base
son département
L'altitude permet d'effectuer une correction des températures par rapport à l'altitude de la station météo (-0,6 °C pour 100 m).
La température du sol permet de préciser une température différente (si celle-ci est connue) de la température du sol liée au fichier météo de la station sélectionnée.
La température de base est utilisée en STD avec système pour le calcul de la température de départ hydraulique des réseaux vers les émetteurs dans le cas d'une modulation en fonction de la température extérieure. La loi d'eau est établie en fonction de cette température de base. L'outil calculette permet de proposer une température de base en fonction du département choisi suivant la norme EN12831.
Si le département présente une façade maritime, il faut indiquer si le site du projet se trouve en zone littorale ou non (case à cocher). Suivant le § 15.1.3.2 de la méthode, le littoral est défini par une distance à la mer inférieure ou égale à 10 km, l’intérieur des terres par une distance à la mer supérieure à 10 km.
2.3 Station météo

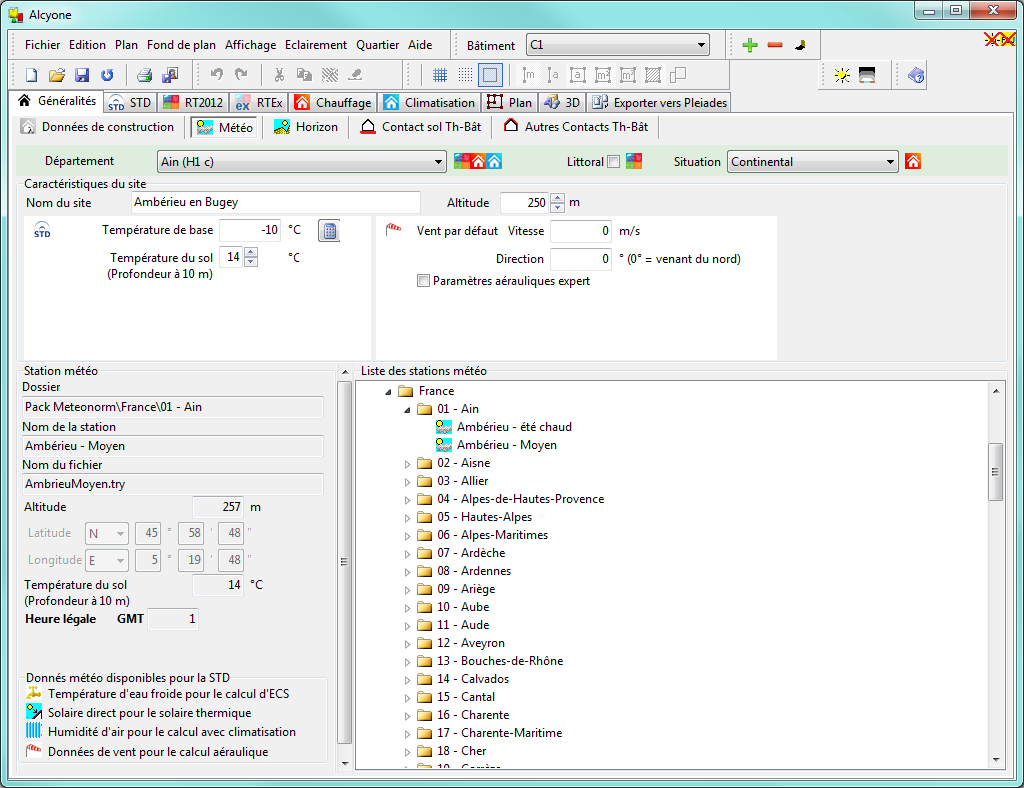

Cliquer sur le menu déroulant pour sélectionner la station météo désirée parmi celles disponibles dans la bibliothèque de stations météo de Pleiades.
Les coordonnées géographiques et l'altitude de la station météo choisie s'affichent à gauche.
| Il est possible de créer une nouvelle station météo. La procédure est décrite dans le manuel Météocalc. |
|
Nous proposons (en option) un pack "Stations Meteonorm" qui met à disposition plus de 200 stations météo pour la France et les pays limitrophes. Si vous disposez de ce pack, les stations seront visibles dans le menu déroulant, sinon elle seront masquées. Le manuel de ce pack est disponible ici.
 |
3 Onglet Horizon
Ce module est composé :
- à gauche, d'outils pour dessiner l'horizon
- à droite, d'un graphique (projection hémisphérique) avec en abscisse l'azimut (de - 180° à + 180°, 0° correspondant au sud) et en ordonnée la hauteur angulaire (de 0° à + 90°) correspondant à la ligne d'horizon du site
Le déplacement de la souris sur le diagramme affiche les coordonnées horizontales (azimut et hauteur) au-dessus du diagramme.
3.1 Saisie des coordonnées géographiques du projet
Le diagramme solaire et l'horizon sont affichés pour les coordonnées géographiques renseignées à gauche.
La première chose à faire est donc de vérifier et éventuellement modifier ces coordonnées si elles ne correspondent pas à celles du projet.
La case "Afficher la course du soleil" permet d'afficher la course du soleil dans le ciel en fonction des heures de la journée (heure solaire) et des mois.
|
Astuce pour la saisie des coordonnées :
|
3.2 Saisie manuelle de l'horizon
Différents outils permettent de modifier l'horizon :
- Ajouter un point : cliquer directement sur le diagramme pour ajouter le point voulu
- Ajouter un point par coordonnées : affiche une fenêtre pour renseigner le point en coordonnées azimut/hauteur
- Supprimer un point : cliquer directement sur le point du diagramme à supprimer
- Déplacer un point : sélectionner le point à déplacer et le faire glisser vers l'emplacement souhaité
- Calculer un point : calcul du point de l'obstacle à partir de :
- l'angle mesuré entre le point que l'on veut saisir et le sud
- la distance entre le bâtiment et le point
- la hauteur du point relativement au bâtiment.
- l'échelle de la carte.
- Supprimer tous les points : Supprime l'horizon tracé

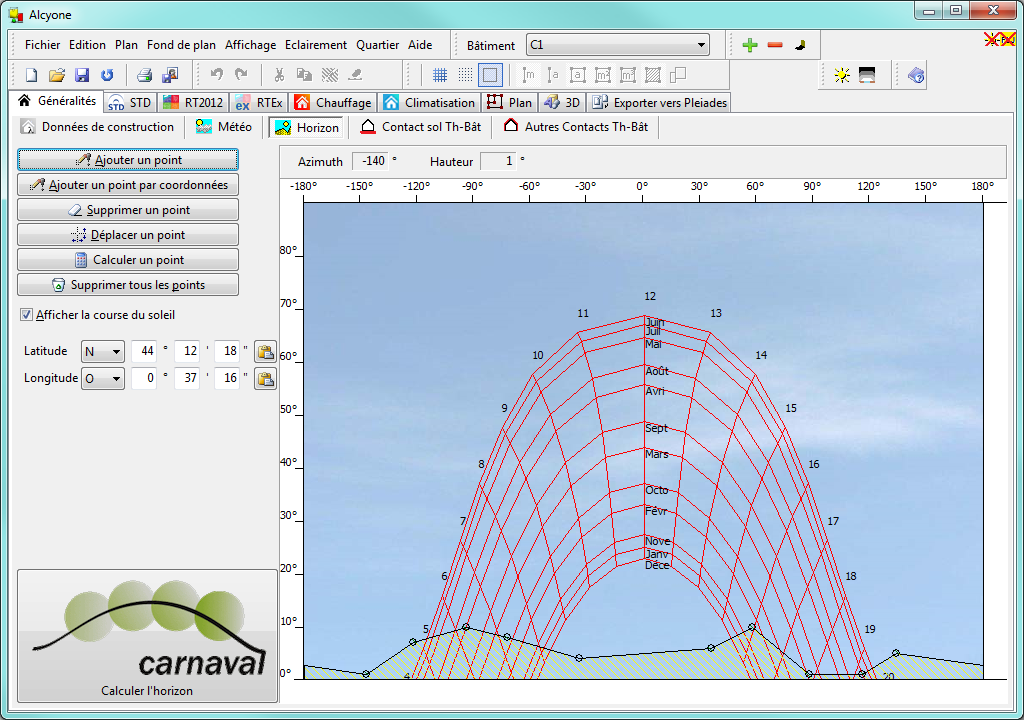

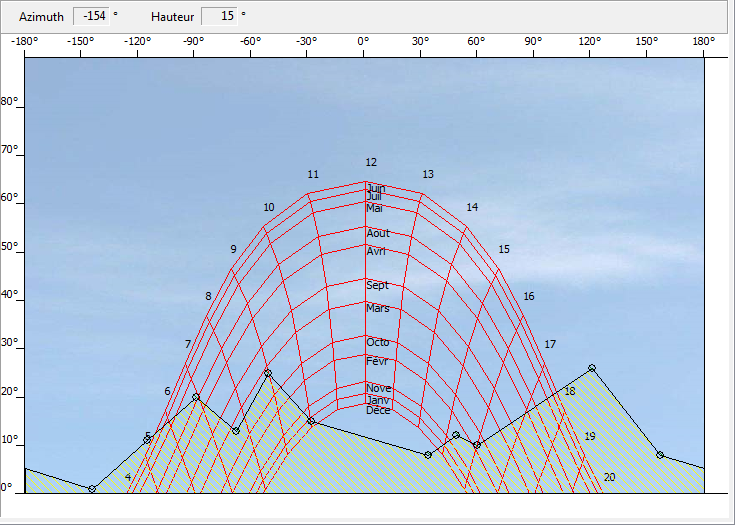

L'image ci-dessous fournit un exemple d'horizon.
| Il est inutile de tracer des points en dehors de la courbe du soleil puisqu'ils n'auront aucune influence sur les calculs (pas d'ombrage). Il est inutile de chercher à être excessivement précis dans le tracé de l'horizon. Un dizaine de points suffisent généralement à le décrire de façon suffisamment précise. |
Le logiciel Carnaval peut générer automatiquement le tracé de l'horizon à partir d'une base de données topographique. Pour disposer cette fonctionnalité, vous devez disposer d'une licence Carnaval valide.
Après avoir renseigné les coordonnées géographiques du site, cliquer sur le bouton "carnaval Calculer l'horizon".
Un calcul est effectué automatiquement par Carnaval et l'horizon, généré avec un pas vertical d'un degré (hauteur), apparaît sur le diagramme solaire.
| A l'origine, le logiciel Carnaval était diffusé gratuitement la société Incub' et pouvait être téléchargé directement depuis l'interface Alcyone.
Depuis 2013, le logiciel est développé par la société Sober software et son utilisation requiert l'acquisition d'une licence. Depuis la version 3.3.7 de Pléiades (27 juillet 2013), Carnaval est intégré à Pléiades sous forme d'un module additionnel. Ce module est commercialisé par Izuba Energies. Si vous disposez d'une version antérieure de Pléiades et que la version gratuite de Carnaval n'a pas été installée, il n'est plus possible de la télécharger. |
- Saisir et activer la licence Carnaval via le gestionnaire de licences de Pléiades.
- Cliquer sur le bouton "carnaval Calculer l'horizon".
- Dans la fenêtre qui s'affiche, sélectionner la carte Carnaval que vous souhaitez télécharger (au choix France ou Europe).
- Après téléchargement, le module Carnaval est entièrement fonctionnel.
