Bibliothèque / Scénarios / Scénarios hebdomadaires
Pour accéder aux scénarios hebdomadaires (qui sont dédiés à la STD
) , cliquer sur l'onglet
.
Sommaire
- 1 Organisation générale
- 2 Structure d'un scénario hebdomadaire
- 3 Manipulation d'un scénario hebdomadaire
- 4 Présentation des différentes catégories de scénarios
- 4.1 Scénarios d'occupation
- 4.2 Scénarios de consigne de température
- 4.3 Scénarios de ventilation
- 4.4 Scénarios d'occultation
- 4.5 Scénarios de puissance dissipée
- 4.6 Scénarios de niveau d'éclairement
- 4.7 Scénarios de besoins d'eau chaude sanitaire (ECS)
- 4.8 Scénarios d'ouverture de porte ou de fenêtre
1 Organisation générale
Les scénarios sont peuvent être de 8 types différents :
- Consigne de température : de chauffage ou de climatisation
- % d'occupation : permet de décrire la présence de personnes
- Puissance dissipée : par les appareils électriques
- % d'occultation : occultation des vitrages ou des parois
- % de ventilation : ventilation des zones
- Niveau d'éclairement : minimal de confort au niveau du plan de travail
- Besoins d'eau chaude sanitaire (ECS)
- % d'ouverture : ouverture des portes et des fenêtres
La partie gauche de l'écran présente la liste des scénarios présents en bibliothèque, rangés dans une structure arborescente. Cliquer sur un dossier (ou classe) permet de dérouler l'arborescence de celle-ci et d'afficher les différents scénarios existants.
Un clic sur un scénario le sélectionne et affiche ses caractéristiques sur la droite.
Le survol d'un scénario affiche temporairement ses caractéristiques sur la droite, en caractères grisés italiques.
2 Structure d'un scénario hebdomadaire
2.1 Caractéristiques du scénario
Un scénario hebdomadaire est caractérisé par :
- son type, parmi les sept indiqués ci-dessus
- son nom (et un éventuel complément)
- l'origine des données
- ses caractéristiques spécifiques (nombre d'occupants, débit, puissance...)
- ses valeurs horaires pour tous les jours de la semaine
Choisir le type du scénario à l'aide de la liste déroulante.
En fonction de ce choix, il vous faudra renseigner l'unité choisie et les caractéristiques spécifiques du scénario.
2.2 Calendrier hebdomadaire

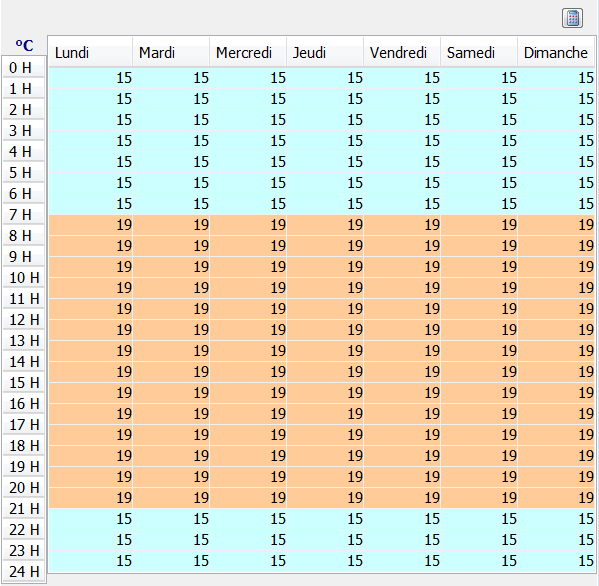

Dans la partie basse de la moitié droite se trouve le calendrier hebdomadaire des valeurs du scénario avec les jours de la semaine en colonne et les 24 heures d'une journée en ligne. L'unité des valeurs du calendrier est affichée dans l'angle supérieur gauche.
Ces scénarios doivent être définis en heure légale d'hiver. En raison de sa variabilité, le changement d'heure été/hiver n'est pas géré.

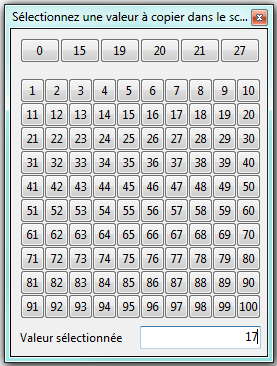

Un clic sur le bouton
ou un clic droit sur le calendrier permet d'afficher une palette pour faciliter le remplissage du calendrier. Cliquez sur les valeurs proposés ou saisissez une valeur dans la case "Valeur sélectionnée".
Avec la souris, dessiner ensuite un rectangle sur la grille pour sélectionner la plage horaire où appliquer cette valeur. La valeur est renseignée dans les cellules sélectionnées.
3 Manipulation d'un scénario hebdomadaire
Pour créer un nouveau scénario vide, cliquer sur le bouton
.
Pour stocker le scénario en bibliothèque, cliquez sur
.
Pour utiliser le scénario dans le projet courant, cliquez sur
.
Pour modifier un scénario, sélectionner le scénario par un clic dans la liste à gauche, puis modifier ses valeurs.
- Si le nom a été modifié, un nouveau scénario est créé, soit en bibliothèque, soit dans le projet.
- Si le nom est n'est pas modifié, un message de confirmation de modification sera affiché au moment de la sauvegarde en bibliothèque ou de l'envoi vers le projet.
| Un scénario par défaut ne peut pas être modifié. Si vous souhaitez modifier un scénario par défaut, il vous faudra changer son nom. |
4 Présentation des différentes catégories de scénarios
4.1 Scénarios d'occupation
Ils sont définis par ZONE thermique en STD
Ils permettent de définir le nombre d'occupants à une heure donnée de la semaine.
La puissance dissipée par chaque occupant est définie par défaut à 80 W, mais elle peut être modifiée lorsque l'on lance la simulation.
Il faut renseigner le nombre maximum d'occupants ou d'occupants par m². Puis dans le tableau définir le pourcentage de ce nombre maximum de personnes présentes, heure par heure.
4.2 Scénarios de consigne de température
Ils sont définis par ZONE thermique en STD
Le scénario de température peut servir de consigne pour le chauffage ou pour la climatisation.
Pour couper le chauffage durant une période, indiquer une température de consigne très basse (-40°C par exemple).
Pour couper la climatisation durant une période, indiquer une température de consigne très haute (+100°C par exemple).
4.3 Scénarios de ventilation
Ils sont définis par ZONE thermique en STD
Le scénario de ventilation peut servir de consigne pour une ventilation extérieure ou une ventilation intérieure. Il est caractérisé par un débit nominal et une modulation horaire de ce débit par un pourcentage. La modulation peut éventuellement être supérieure à 100% (cas d'une surventilation).
Il faut renseigner le débit nominal en m3/h ou en vol/h (taux de renouvellement d'air). Une valeur en vol/h permet d'adapter le débit en fonction du volume des zones thermiques auquel il sera affecté.
Afin que la saisie reste réaliste, les débits doivent êtres équilibrés :
|
4.4 Scénarios d'occultation
Ils sont définis par PAROI en STD
Un scénario d’occultation est destiné à représenter l'effet d'une occultation à deux niveaux :
- le rayonnement solaire transmis par le vitrage ou la paroi est modulé chaque heure par le pourcentage d'occultation (0% pour totalement ouvert, 100% pour totalement fermé).
- la résistance thermique additionnelle est appliquée proportionnellement au pourcentage d'occultation pour tenir compte du surplus d'isolation apporté par l'occultation
Par défaut, l'occultation s'applique aux menuiseries de la paroi. Une case à cocher permet d'indiquer que l'occultation s'applique à la paroi toute entière (parties vitrées et opaques).
4.5 Scénarios de puissance dissipée
Ils sont définis par ZONE thermique en STD
Le scénario de puissance dissipée rassemble les apports internes de chaleur liés aux équipements qui libèrent de la chaleur (éclairage, cuisson, informatique…). Comfie considère que toutes cette énergie est fournie par des appareils électriques. Il conviendra de ne pas comptabiliser l'énergie directement évacuée (eau chaude des lave-vaisselle, lave-linge...).
Dans le cas où un calcul d'éclairage artificiel est réalisé, il ne faut pas intégrer cette contribution au scénario de puissance dissipée, au risque de compter deux fois le même apport thermique.
Il faut préciser si l'on renseigne les valeurs en W ou en W/m².
| Il est possible de saisir des puissances dissipées positives mais aussi négatives. |
4.6 Scénarios de niveau d'éclairement
Ils sont définis par PIECE en STD
Ils définissent l'éclairement en lux souhaité au niveau du plan de travail de référence. Cet éclairement pourra être assuré en priorité par l'éclairement naturel si un calcul Enelight a précédemment été effectué dans Alcyone ou par un équipement d'éclairage artificiel en substitution.
La hauteur du plan de travail de référence doit être spécifiée.
4.7 Scénarios de besoins d'eau chaude sanitaire (ECS)
Ils sont définis par ZONE thermique en STD dans le cas d'un calcul des consommations
Le scénario des besoins d'eau chaude sanitaire comporte la consommation d'eau chaude, en litres, et la température de puisage, supposée constante.
Le niveau de température renseigné ici ne correspond pas à la température de distribution de l'ECS. Celle-ci est renseignée plus tard au niveau du projet.
4.8 Scénarios d'ouverture de porte ou de fenêtre
Ils sont affectés aux menuiserie directement en bibliothèque et sont utilisés en STD dans le cas d'un calcul aéraulique.
Le scénario d'ouverture comporte un pourcentage d'ouverture.
