Onglet RT2012 / Zone

La zone est définie dans Alcyone par son nom, son usage et son caractère traversant.

Des caractéristiques géométriques complémentaires, déterminées automatiquement à partir de votre saisie Alcyone, seront implémentées dans Pleiades.

1 L'usage

Issu du § 2.2.1 de la méthode Th-BCE

L'usage permet de déterminer les scénarios conventionnels horaires d'utilisation de la zone :

• Scénarios d'occupation

• Scénarios de chauffage

• Scénarios de refroidissement

• Scénarios de ventilation

• Scénarios d'éclairage

Ces données sont décrites sous forme de scénarios temporels horaires. Elles représentent les usages et comportements moyens des occupants d’un bâtiment. L'unité de base est la semaine, avec des modifications liées aux périodes de vacances. Cette méthode de calcul prévoit, par exemple pour les maisons individuelles ou accolées et les logements collectifs, une absence des occupants pendant deux semaines au mois d’août et une semaine au mois de décembre.

Afin de se rapprocher des données « moyennes », la méthode de calcul prend en compte la destination des locaux du bâtiment de manière générale (habitat, école, bureau…) et de manière plus précise au niveau des différents locaux (salle de réunion, circulations…). Cela signifie que des scénarios conventionnels sont définis au niveau de la zone (ex : le chauffage) et d’autres au niveau du local (ex : l'occupation).

Par exemple, une zone de bureau est répartie en 4 types de locaux :

• 60% de bureaux,

• 10% de salles de réunion,

• 26% de espaces de circulation et d'accueil,

• 4% de sanitaires.

Cette répartition conventionnelle pourra être ajustée par la suite en fonction de chaque projet dans Pléiades. Sur ce sujet, voir ce qui est indiqué ici au §Les apports internes par défaut.

Pour les zones d'habitat collectif ou individuel, l'utilisateur doit également renseigner le nombre de logements. Il implique une modification des scénarios liés à l'occupation des zones (§ 6.1.3.7.1 de la méthode). Suivant l'annexe VIII de l'arrêté du 26 Octobre 2010, une modulation des cibles Bbio max et Cep max est également effectuée en fonction de la surface moyenne des logements en habitat individuel.

Comment identifier l'usage d'un bâtiment et l’exigence associée ? (Fiche d'application du 29 janvier 2014) Lorsqu'une zone a une surface SRT (ancienne SHONRT) inférieure à 150m² et que cette surface est inférieure à 10% de celle de l'autre zone du même bâtiment, on peut considérer que son usage est identique à celui de la zone la plus grande. (issu de l'arrêté du 11 décembre 2014)

2 Le caractère traversant d'une zone

Issu du § 7.8.3.1.3 de la méthode Th-BCE

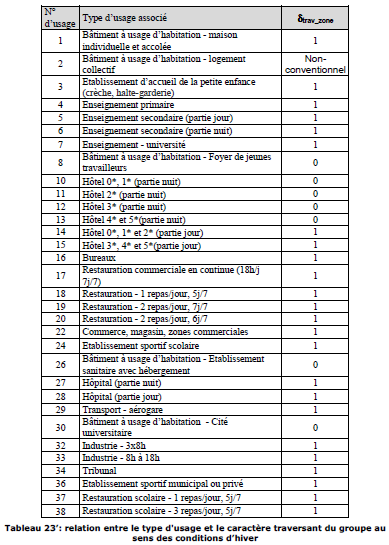

Le caractère traversant d'une zone au sens des circulations d’air horizontales entre locaux est conventionnel (voir Tableau 23’).

La seule exception est le cas de la zone à usage d’habitation – logement collectif. Pour ce dernier, il est pris égal à 1 (traversant), si au moins la moitié de la surface habitable totale de la zone correspond à des logements :

• traversant au sens du confort d’été (idem groupe): si pour chaque orientation (verticale nord, verticale est, verticale sud, verticale ouest, horizontale), la surface des baies est inférieure à 75 % de la surface totale des baies du logement.

• dont les portes intérieures d’une façade à une autre comportent un détalonnage.

Le caractère traversant est pris égal à 0 (non-traversant) dans le cas contraire.

L'exposition au vent (méthode §7.8.3.1.3) Depuis la version 1.1.6 du moteur, ce paramètre est conventionnellement imposé comme "normal" et n'est plus accessible par l'utilisateur. La notion d'exposition au vent d'une zone permet de déterminer les débits d’air spécifiques liés à la transparence de l’enveloppe, correspondant aux débits passant par les entrées d’air et par les défauts d’étanchéité de l’enveloppe. Elle permet de déterminer la différence de pression à laquelle est soumise un composant situé sur une façade de la zone (perméabilité ou entrée d’air) et donc le débit d'air.

3 Le mode de production de chauffage

Cette saisie est uniquement indicative, elle n'est pas envoyée au moteur de calcul. Elle permet uniquement de préciser le mode de chauffage au niveau de la fiche récapitulative standardisée de l'étude thermique.

4 Les caractéristiques de géométrie

Celle-ci sont, soit calculées automatiquement par le logiciel durant la procédure d'export vers Pleiades, soit forcées par l'utilisateur en cliquant sur l'option "Manuel".

5 En complément

Les caractéristiques géométriques sont explicitées dans le manuel Pleiades.
