Bibliothèque / Scénarios / Scénarios annuels

Pour accéder aux scénarios annuels (qui sont dédiés à la STD ), cliquer sur l'onglet .

1 Organisation générale

Les scénarios annuels permettent de décrire des fonctionnements différents d'une semaine à l'autre, par exemple en fonction des saisons ou des périodes de vacances.

Un scénario annuel est renseigné semaine par semaine pour une année complète à l'aide de scénarios hebdomadaires créés précédemment.

La liste des scénarios annuels existant se trouve en bas à gauche. Elle fonctionne de la même manière que la liste des scénarios hebdomadaires.

Cliquer sur la catégorie permet de dérouler l'arborescence et de visualiser les scénarios existants.

Un clic sur un scénario le sélectionne et affiche ses caractéristiques sur la droite.

Le survol d'un scénario affiche temporairement ses caractéristiques sur la droite, en caractères grisés italiques.

2 Structure d'un scénario annuel

2.1 Caractéristique du scénario

Un scénario annuel est caractérisé par :

• son type, parmi les sept disponibles
• son nom (et un éventuel complément)
• l'origine des données
• les scénarios hebdomadaires qui le composent pour toutes les semaines de l'année

Avant tout, sélectionner le type du scénario.

2.2 Calendrier annuel

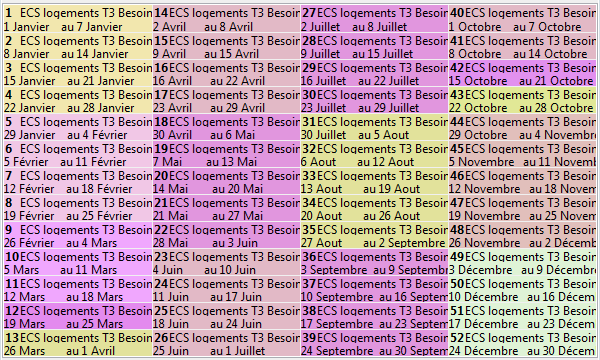

En bas à droite, se trouve le calendrier annuel avec les 52 semaines. Pour chaque semaine, il est possible d'affecter un scénario hebdomadaire.

Pour affecter un scénarios hebdomadaire à une semaine du calendrier, sélectionner le scénario hebdomadaire dans la liste en haut à gauche. Seuls les scénarios correspondants au type du scénario annuel en cours de modification peuvent être sélectionnés.

Puis cliquer sur les semaines souhaitées.

Un clic droit dé-sélectionne le scénario hebdomadaire, ce qui permet ensuite, en cliquant sur une semaine, de supprimer le scénario qui lui est affecté.

2.3 Données complémentaires

Pour certains types de scénarios, une ou deux données complémentaires peuvent être requises. Par exemple, la hauteur du plan de travail pour un scénario d'éclairage, la résistance thermique additionnelle et l'application à la paroi (ou pas) pour un scénario d'occultation, la température d'eau chaude pour un scénario d'ECS. La valeur appliquée dans le cas d'un scénario annuel est celle du premier scénario hebdomadaire qui lui est affecté. Cette valeur ne correspond donc pas nécessairement à celle des différents scénarios hebdomadaires constituant le scénario annuel.

3 Manipulation d'un scénario hebdomadaire

Pour créer un nouveau scénario vide, cliquer sur le bouton .

Pour stocker le scénario en bibliothèque, cliquez sur .

Pour utiliser le scénario dans le projet courant, cliquez sur .

Pour modifier un scénario, sélectionner le scénario par un clic dans la liste à gauche, puis modifier ses valeurs.

• Si le nom a été modifié, un nouveau scénario est créé, soit en bibliothèque, soit dans le projet.

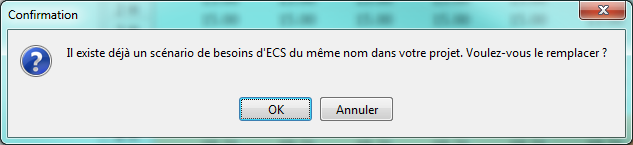

• Si le nom est n'est pas modifié, un message de confirmation de modification sera affiché au moment de la sauvegarde en bibliothèque ou de l'envoi vers le projet.

Un scénario par défaut ne peut pas être modifié. Si vous souhaitez modifier un scénario par défaut, il vous faudra changer son nom.

4 Importer depuis un fichier texte

Il est possible d'importer directement un scénario depuis un fichier texte.

Pour cela, cliquer sur le bouton .

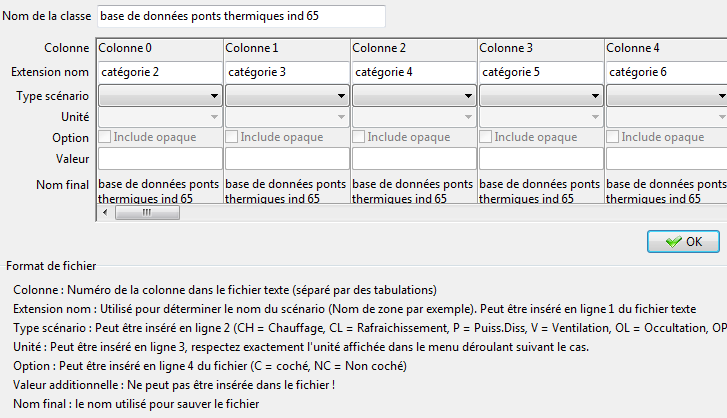

La page suivante s'affiche après sélection du fichier *.txt :

Ce fichier peut comporter autant de scénarios que de colonnes et au minimum 8736 lignes de chiffres (24*52*7 heures pour l'année).

Les 4 premières lignes du fichier peuvent comporter des champs de texte de configuration des scénarios :

• Le nom du fichier texte est repris comme nom de scénario, il est complété par le texte de la 1ère ligne.
• La seconde ligne peut contenir les textes suivants qui renvoient à une typologie de scénario
• La troisième à l'unité :

Type	Code	Unité
Chauffage	CH
Climatisation	CL
Puissance dissipée	P	W ou W/m²
Ventilation	V	m3/h ou vol/h
Occultation	OL
Occupation	OP	occup. ou occup./m²
Éclairement	EC
Besoins d'ECS	ECS

• Ligne 4 : L'option (C ou OC) permet d'inclure les parois opaques dans le cas de scénarios d'occultation.

Lors de l'importation, on évoque un paramétrage de "Valeur (additionnelle)" : cela correspond à une saisie complémentaire obligatoire en fonction du type de scénario (par exemple, pour un scénario d'éclairage, ce sera la hauteur du plan de travail, pour un scénario d'occultation, ce sera la résistance thermique additionnelle de l'occultation, ce sera la température d'eau chaude pour un scénario d'ECS).
