Climatisation / Projet
Vous retrouvez dans l'onglet projet, puis en cliquant dans l'arborescence sur le projet
les caractéristiques générales du projet pour le calcul du dimensionnement de climatisation:
- le mode de calcul et le bouton de lancement
- les caractéristiques du site
- les valeurs par défaut pour la prise en compte de la ventilation
- un graphique de présentation de la température extérieure mensuelle dans le cas de l'utilisation de la méthode RTS.
Suivant les 2 méthodes, le calcul des apports est mené tous les mois de l'année pour chaque heure de la journée, soit 12 x 24. Les besoins de climatisation de chaque pièces sont déterminées sur l'heure la plus défavorable de l'année.
| Ce dimensionnement est effectuer en ne prenant en compte que la part qui contribue à augmenter les besoins en froid.
|
Si vous ne disposez pas de licence "climatisation" active ou que la saisie des informations concernant le site est incomplète, le bouton de lancement des calculs est rendu inopérant.
1 La méthode simplifiée
Suivant cette méthode, le calcul est effectué dans des conditions de ciel pur en fonction des coordonnées du site. L'utilisateur définie les conditions extérieures de température et d'hygrométrie.
2 La méthode RTS
Suivant cette méthode, le calcul est effectué sur la base des données météo ASHRAE. Vous disposez de 5000 stations dans le monde. Le coefficient de sécurité représente l’occurrence de dépassement des températures mensuelles. Pour un mois de 30 jours, les coefficients de sécurité de 99.4%, 98%, 95% et 10% représentent respectivement des dépassements de 3, 14, 36 et 72 heures par mois en moyenne sur la période d'enregistrement.
La méthode prend en compte des coefficients d'amortissement 'RTS' des apports radiatifs en fonction notamment du type d'apports et de l'inertie du bâtiment. De même, des coefficient d'amortissement 'CTS' des apports par conduction sont pris en compte en fonction de la nature des parois. Elle necesite en outre des saisies complémentaires concernant l'inertie des pièces, la part radiative des apports et les heures de dissipation des apports internes.
Les résultats obtenus par cette méthode sont très nettement ajustés par rapports aux résultats obtenus par la méthode simplifiée.

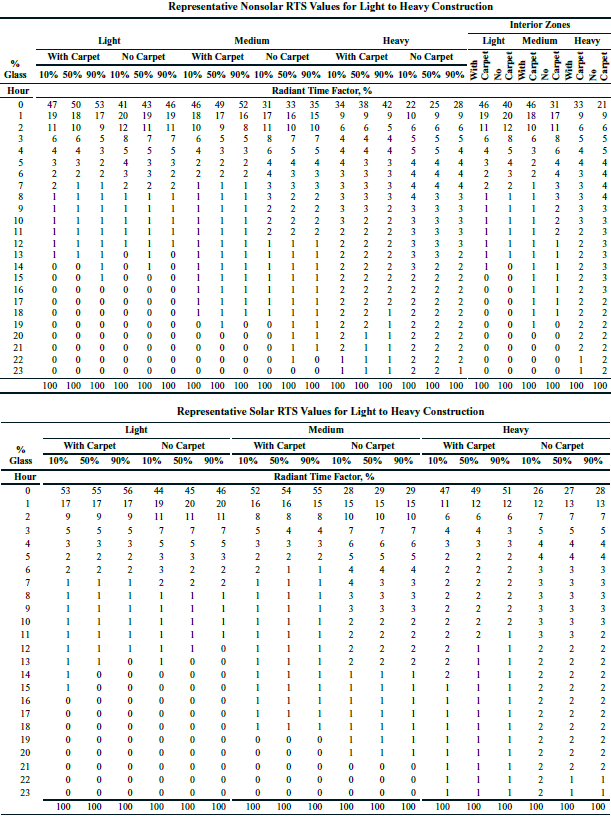

Les coefficients d'amortissement de la méthodes sont présentés ci-dessous.
3 La ventilation
La saisie des éléments par défaut de ventilation du projet est commune avec le calcul de dimensionnement de chauffage, hormis pour le prétraitement d'air.
L'option surpression permet de faire abstraction des défauts d'étanchéité dans de la calcul de dimensionnement. La valeur n50 correspond à la perméabilité à l'air du bâtiment.
La définition d'un prétraitement d'air permet de dissocier les besoins de climatisation dû au prétraitement de la pièce du traitement final.
4 La température extérieure
Dans le cas de l'utilisation de la méthode RTS, il est possible de visualiser les températures horaires mensuelles d'air sec prise en compte dans le calcul. Des option graphiques permettent de modifier l'affichage ou d'enregistrer l'image.
