Onglet Plan / Feuille Chauffage

1 Principe général

La feuille "Chauffage" [[File: Feuillescenarios_-_logorouge.png] est accessible pour chacun des niveaux du modèle en sélectionnant en bas de l'écran la feuille correspondante. Elle permet de définir l'ensemble des informations pièce par pièce pour le calcul des du dimensionnement de chauffage selon la norme EN 12831. Si elle n'apparait pas, aller dans Affichage/Afficher Chauffage.

Les boutons en haut de la barre d'outils permettent l'affectation et les boutons identiques en bas de la barre d'outils permettent de visualiser les affectations.

Les espaces tampons sont communs avec le calcul réglementaire de climatisation. Les paramètres de ventilation (bouches, entrées d'air, echangeur et infiltration) par pièces sont communs aux module chauffage et climatisation.

2 Définir les zones chauffées et espaces tampons

Un clic sur le bouton de définition de l'espace chauffé et des espaces tampons.

Cette fonction est commune aux modules RT2012 , chauffage et Climatisation . L'enveloppe traitée et les espaces tampons sont communs à ces 3 calculs, il n'y a donc pas à redéfinir ces espaces si un calcul RT2012 à été précédemment saisi.

Dans le cas ou l'on souhaite faire un calcul de déperditions par pièce pour des bâtiments, dont une partie seulement est soumise à la RT2012, il faut faire un zonage RT2012 de tout le projet, et renseigner les pièces exclues du champ d'application de la RT2012. Cela permet d'avoir toutes les pièces pour le module de chauffage et seulement les pièces prises en compte (non exclues) de la RT2012 pour le calcul RT2012.

3 Définir des parties de bâtiment

Un clic sur le bouton d'affectation des parties de bâtiment provoque l'ouverture d'une fenêtre proposant de numéroter les parties de bâtiment.

Il faut alors sélectionner un numéro de partie de bâtiment puis cliquer sur l'une des pièces à laquelle on souhaite l'affecter. La pièce est alors colorée en jaune et le numéro affecté.

Il est également possible d'affecter une partie de bâtiment à un ensemble de pièce en définissant un cadre (apparaissant en vert). La procédure d'affectation est identique pour les fonctions suivantes.

Il est ainsi facile de vérifier quelles pièces ont reçu une affectation : le groupe sélectionné dans la liste apparait en jaune sur le plan.

Par défaut, l'ensemble des pièces chauffées (hors espace tampon) est affecté à la première partie de bâtiment. Les pièces dans les espaces tampons ne peuvent pas faire l'objet d'une affectation.

Deux pièces d'un même bâtiment peuvent être considérées comme étant dans une même partie ou non. De fait, la température mitoyenne et les déperditions en seront affectées.

Exemple : comme illustré sur le plan ci-dessous, 2 pièces de 2 appartements distincts sont considérées comme étant dans 2 parties différentes du bâtiment.

Le dimensionnement de l'émetteur d'un appartement doit considérer que les appartements voisins du même bâtiment peuvent être à une température inférieure tandis que l'appartement considéré est à la même température.

Le choix des températures mitoyenne est effectué au niveau du projet. Il peut faire l'objet d'une modification ponctuelle à partir du bouton de définition des températures décrit plus bas.

4 Définir des bouches de soufflage et/ou d'extraction

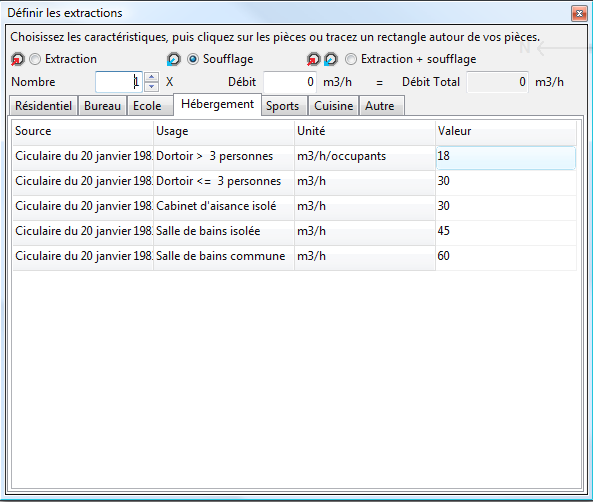

Un clic sur le bouton d'affectation des bouches provoque l'ouverture d'une fenêtre d'affectation par pièces.

Il faut alors sélectionner un nombre, un débit et le type de bouche (extraction, soufflage ou les deux) cliquer gauche sur l'une des pièces à laquelle on souhaite l'affecter. La pièce est alors colorée en jaune et la ou les bouches sont affectées.

Il est également possible de supprimer des affectations en effectuant un clic droit sur la pièce.

Ces débits sont communs au dimensionnement de chauffage et de climatisation et MAIS PAS pour le calcul réglementaire RT2012. Les valeurs proposées (vous gardez cependant la main, si vous souhaitez affecter une valeur différente) dans les différents tableaux, fonction de l'usage, sont issues des réglementations de 1982 concernant les débits hygiéniques. La norme 12831 ne fait pas strictement référence à ces débits ; l'utilisateur reste responsable du dimensionnement des émetteurs. La norme stipule que les débits d'air se déterminent en dimensionnant le système de ventilation et sont données par le concepteur du système de ventilation. En l'absence de système de ventilation, on suppose que l'air introduit a les caractéristiques thermiques de l'air extérieur. Dans ce cas particulier, vous devez utiliser la plus grande des deux valeurs suivantes : le débit d'air d'infiltration ou le débit d'air minimal requis pour des raisons hygiéniques suivant le tableau ci-dessous en vol/h. Pour prendre en compte ces débits minimaux hygiéniques d'air neuf, il est nécessaire de les renseigner comme étant des débits d'air soufflé avec un rendement d'échangeur nul.

5 Définir des entrées d'air

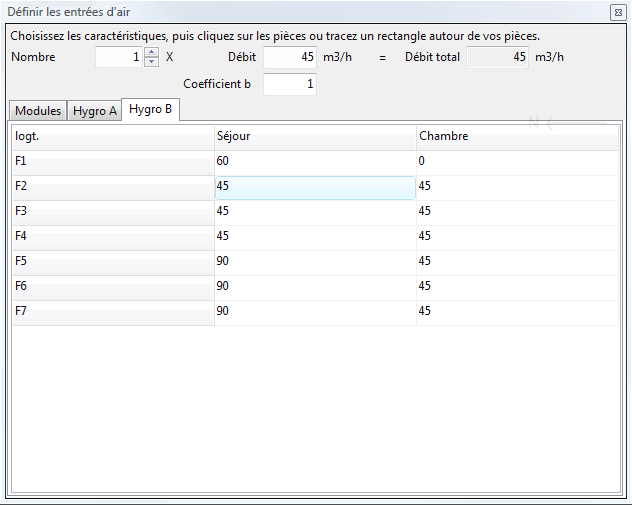

Un clic sur le bouton d'affectation des entrées d'air provoque l'ouverture d'une fenêtre d'affectation des modules par pièces.

Il faut alors sélectionner un nombre, un débit et éventuellement un coefficient "b" d’atténuation des déperditions dû à l'effet d'un espace tampon, puis cliquer gauche sur l'une des pièces à laquelle on souhaite l'affecter. La pièce est alors colorée en jaune et le module d’entrée d'air est affecté.

Il est également possible de supprimer des affectations en effectuant un clic droit sur la pièce.

Concernant les entrées d'air des VMC simple flux : Ces débits sont communs au dimensionnement de chauffage et de climatisation MAIS PAS pour le calcul réglementaire RT2012.

Les modules d’entrée d'air ne créent pas directement des déperditions. Ils permettent de compenser l'extraction d'air de la VMC.

Un bilan de l'ensemble des bouches d'extraction et de soufflage du bâtiment est effectué. Sur cette base, si le débit extrait est supérieur au débit soufflé, la différence entre extrait et soufflé doit être compensée par les entrées d'air et les défauts d'étanchéité du bâtiment. Le débit compensé est réparti sur chaque espace du bâtiment à partir de la perméabilité de chaque espace rapporté à la perméabilité du bâtiment entier.

La compensation de l'extraction est calculée sur la base de l'ensemble des entrées d'air, perméabilité et des débits extraits et soufflés du bâtiment. Le bilan global des déperditions est ainsi finalisé uniquement lorsque tous les équipements de ventilation des pièces ont bien été définis.

6 Définir les caractéristiques des émetteurs

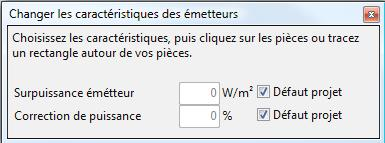

Un clic sur le bouton d'affectation des caractéristiques des émetteurs provoque l'ouverture d'une fenêtre d'affectation par pièces.

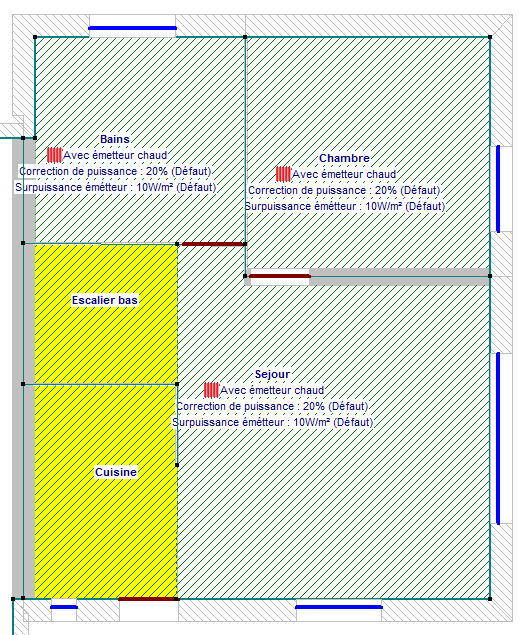

La "Surpuissance émetteur" ou la "Correction de puissance" correspondent à deux méthodes différentes de prise en compte permettant de majorer la puissance de l'émetteur. Ces deux méthodes se cumulent dans le calcul.

Il faut alors sélectionner une surpuissance ou correction de puissance éventuelle de l'émetteur spécifique, puis cliquer sur l'une des pièces à laquelle on souhaite l'affecter. La pièce est alors colorée en jaune et l'émetteur est affecté.

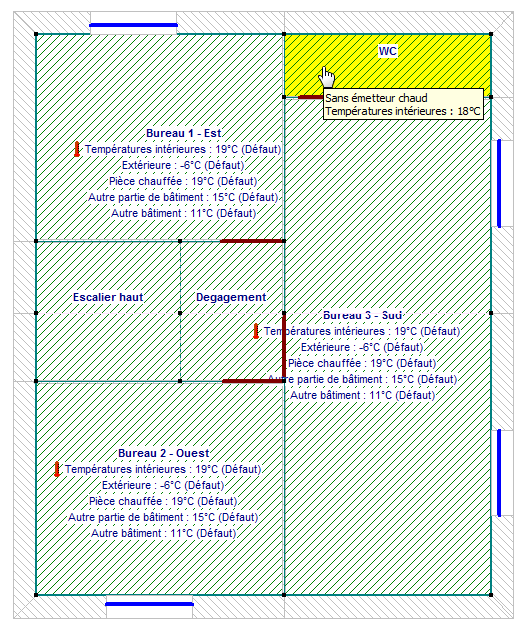

Il est possible de définir des pièces sans émetteurs dans le volume chauffé (il ne s'agit pas d’espace tampon). De fait les pièces situées dans le volume chauffé mais dépourvues d'émetteurs (exemple WC, circulation, etc...)sont alors considérées à la température "autre partie de bâtiment" du point de vue des autres pièces chauffées afin de majorer le dimensionnement de chauffage de ces autres pièces.

7 Définir les températures

Un clic sur le bouton d'affectation des températures provoque l'ouverture d'une fenêtre d'affectation par pièces.

Il faut alors sélectionner les options de température de pièce ou de températures adjacentes, puis cliquer sur l'une des pièces à laquelle on souhaite l'affecter. La pièce est alors colorée en jaune et les températures sont affectées.

De manière générale, ce menu est peu utilisé car les températures de pièces sont déjà définies de manière générale (par défaut) au niveau du projet dans l'onglet Chauffage. On viendra éventuellement ponctuellement modifier les températures par exemple pour les consignes de salles de bains à 21°C.

8 Définir les rendements d'échangeur double-flux

Un clic sur le bouton d'affectation des rendements d'échangeur double flux provoque l'ouverture d'une fenêtre d'affectation par pièces.

Il faut alors sélectionner le rendement, puis cliquer sur l'une des pièces à laquelle on souhaite l'affecter. La pièce est alors colorée en jaune et le rendement est affecté.

De manière générale, ce menu est peu utilisé car le rendement d'échangeur double flux est déjà défini de manière générale (par défaut) au niveau du projet dans l'onglet Chauffage. Celui-ci n'est affiché et pris en compte dans le calcul que pour les pièces disposant de bouches de soufflage d'air neuf.

9 Définir les infiltrations des pièces

Un clic sur le bouton d'affectation des infiltrations provoque l'ouverture d'une fenêtre d'affectation par pièces.

Il faut alors sélectionner le débit et le coefficient d'exposition, puis cliquer sur l'une des pièces à laquelle on souhaite l'affecter. La pièce est alors colorée en jaune.

De manière générale, ce menu est peu utilisé car le débit d'infiltration est déjà défini de manière générale (par défaut) au niveau du projet dans l'onglet Chauffage et que le coefficient d'exposition est proposé de manière automatique depuis l'export Alcyone :
