RT Ex / Projet / Organisation générale
Sommaire
1 Accès au module
Ce module est accessible par les opérations suivantes :
- soit par le bouton

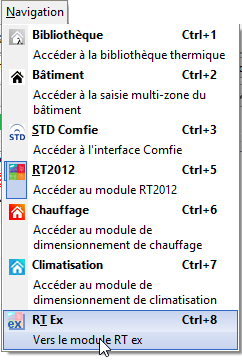

- soit par le menu affichage
Si le bouton d'accès n'est pas disponible, vous devez aller dans le menu affichage, et cliquer sur "Afficher RT Ex"
2 Recommandations
Bien que tout soit réalisable dans Pléiades, il est très fortement recommander de définir le zoning réglementaire dans Alcyone. En effet, un certain nombre de calculs (SHON, Httf, calcul des U équivalent de planchers bas, etc...) est automatisé depuis la procédure d'export d'Alcyone. Ces calculs peuvent être repris dans Pléiades, mais sont plus lourds à mettre en œuvre. Ils doivent donc être réservés à des modifications ponctuelles et à des utilisateurs expérimentés.
3 Description
Cet onglet décrit l'ensemble des données d'entrée du moteur de calcul réglementaire.

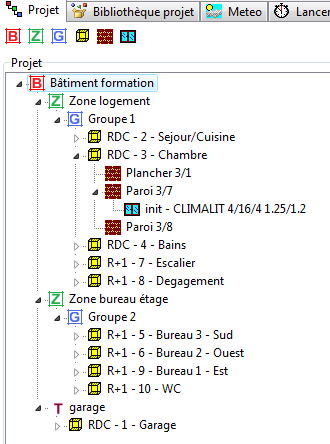

Il reprend l'arborescence du projet défini dans Alcyone:
4 niveaux complémentaires concernant la description géométrique du projet sont créés à partir de l'export Alcyone:
Les informations concernant les équipements techniques réglementaires du projet sont également disponibles depuis l'arborescence.
Vous pouvez naviguer dans l'arborescence:
- en cliquant directement sur un objet,
- en déroulant les objets le constituant à partir des flèches,
- en utilisant les raccourcis situés en haut à gauche de la page.
Pour une meilleure visualisation du projet, il est également possible de filtrer l'affichage ou d'afficher les schémas de distribution des équipements.
5 Modification de la hiérarchie du projet - Pour utilisateurs "experts"
Le zoning effectué sur Alcyone peut à tout moment être modifié. Il s'agit ici de modifier la position d'une pièce dans tel ou tel groupe ou tel espace non chauffé. Attention, certaines données et notamment les données géométriques des zones et groupes ne seront pas actualisées (des boutons de calcul automatique permettent cependant d'en recalculer certaines). De même, les calculs automatiques des U des planchers ne seront pas ajustés.
5.1 Rajout/suppression du zoning
Comme dans Alcyone, les boutons en bas à droite de la page permettent de rajouter des éléments de zoning à partir du moment où l'on se situe sur l'élément père dans l'arborescence.
Les pièces, parois et menuiseries sont ajoutées (ou supprimées) depuis "Bâtiment"
reprenant l'ensemble du projet (pour un calcul par simulation dynamique ou réglementaire).
Pour supprimer un élément de zoning, vous devez glisser / déposer celui-ci dans la poubelle de la barre de menu
, appuyer sur le bouton 'Suppr' du clavier ou à partir du clic-droit 'Effacer'.
| Pour supprimer un élément, il faut que celui-ci soit vide. |
Il est également possible de dupliquer des équipements en utilisant les fonctions de copier / coller (Ctrl C / Ctrl V) ou à partir du clic droit.
5.2 Modification du zoning
Il est possible de modifier un zoning en glissant déposant une pièce d'un groupe vers un autre groupe ou un autre espace tampon.
Il est ici possible de glisser la pièce "escalier", dans le groupe 2 de la zone bureau ou dans l'espace tampon garage.
Dans ce cas, le listing des parois déperditives est automatiquement mis à jour.
Il n'est pas possible de déplacer une pièce dans une zone ou un bâtiment.
5.3 Pièces non zonées

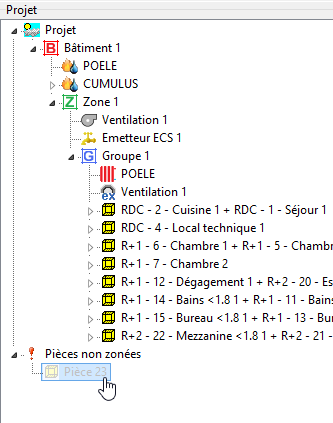

Si vous avez rajouté des pièces dans "Bâtiment" de Pléiades ou que votre zoning dans Alcyone n'est pas complet, un cadre supplémentaire apparait au-dessous de l'arborescence.
Il est alors possible de glisser la nouvelle pièce du projet, dans l'un des groupes du projet ou dans un espace tampon.
