RT2012 / Projet / Ventilation / Assemblages
Un assemblage de ventilation est un montage de prédéfinit constitué de :
- bouche de soufflage + bouche d'extraction;
- bouche + entrée d'air.
Un assemblage se définit sur le même principe qu'une bouche de ventilation. Il ne peut être lié qu'à une ventilation mécanique définie dans la même zone.
En réalité, seules les bouches seront reliés à la ventilation mécanique, les entrées d'air étant définies indépendamment.

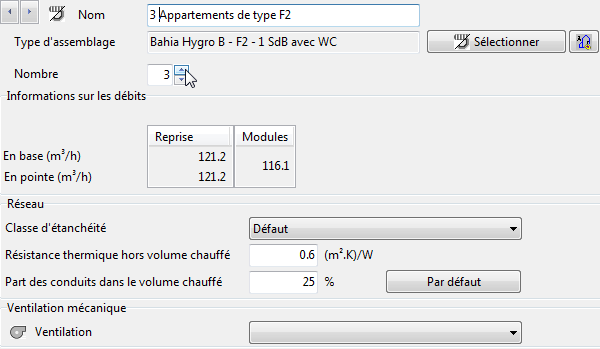

Il ne s'agit pas de décrire ici chacune des bouches et entrées d'air présentes physiquement dans le projet mais de décrire une bouche équivalente assurant un certain débit dans le groupe. Ce débit peut être multiplié en utilisant le curseur "nombre" disponible. Dans la présentation ci-dessous, un immeuble comprenant 3 logements de type F2 sera saisi comme ci-dessous.
Cet onglet permet d'effectuer le lien entre les bouches de ventilation de l'assemblage défini en bibliothèque et le projet.
Cliquer sur "sélectionner" pour affecter un objet défini en bibliothèque.
Cliquer sur le raccourci "Vers la Bibliothèque"
pour visualiser et éventuellement modifier ses caractéristiques.
En fonction de l'usage de la zone, seules les assemblages de type résidentiel ou non résidentiel sont disponibles.
Le nombre effectue un multiplication des débits pris en compte au niveau du projet.
Vous devez ici définir la typologie du réseau de VMC entre les bouches et le caisson:
- sa classe d'étanchéité,
- la résistance thermique des gaines (hors volume chauffé)
- et le % de conduit situé dans le volume chauffé.
Pour la classe d'étanchéité à l'air des réseaux, une mesure de perméabilité à l'air du réseau installé sur site permet de justifier d'une classe d'étanchéité A, B ou C. Sinon, elles sera paramétrée "par défaut".
Vous devez enfin affecter le lien vers la ventilation mécanique.
- Renseigner le débit de rafraîchissement nocturne si la ventilation mécanique liée possède la fonction
Au lancement du calcul, le logiciel effectuera les tests de cohérence entre vos bouches et votre ventilateur: extraction, soufflage, double flux,hybride, résidentiel ou non résidentiel...
Si la ventilation mécanique est une CTA, il est possible d'affecter des émetteurs au niveau de l'assemblage pour faire de la régulation de température :
